　　华硕旗下a豆品牌推出了一款100W氮化镓充电器，这款产品拥有鸢尾紫、瑰蜜粉、茉莉绿、云朵白、陨石灰五种高颜值莫兰迪色系可选，机身则采用符合人体工学的精致R角以及容指凹槽处理，设计可谓讲究。

　　此外充电器配置时下主流2C1A接口，分别支持100W和30W输出，还支持45W+45W、65W+30W等输出策略。并且除了兼容UFCS、QC、PD、SCP等快充协议外，还支持小米90W澎湃秒充，满足包括米系用户在内的消费群体对高性能、强兼容、小体积产品的需求。下面我们就一起来具体了解下这款产品。

　　附带数据线为USB-C to USB-C类型，经典白色配色，端子外壳上印有a豆品牌logo。

　　华硕a豆100W氮化镓充电器采用PC阻燃材质塑料外壳，边缘精致R角设计独具匠心，此外拥有鸢尾紫、瑰蜜粉、茉莉绿、云朵白、陨石灰五种高颜值莫兰迪色系可选，小巧精美。

　　使用华硕a豆100W氮化镓充电器USB-C1口给小米17 Pro Max充电，成功开启小米90W澎湃秒充。

　　将导热胶清理掉，模块正面器件三段式布局，且排布相当紧凑，高压滤波电解电容和输出小板之间设有塑料隔离板，此外设有热敏电阻对变压器进行温度监控。

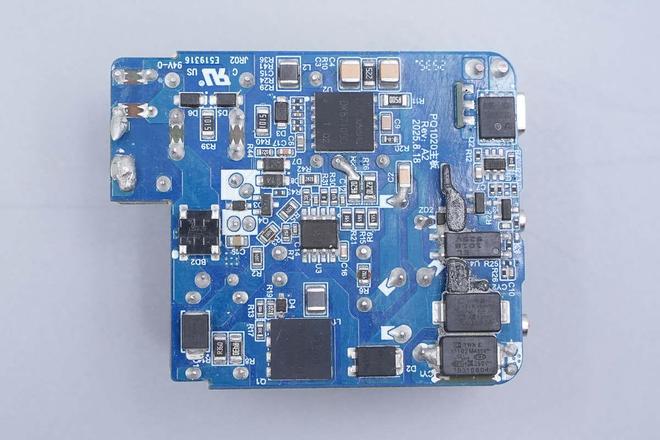

　　主板背面设有整流桥、PFC控制器、PFC开关管、PFC整流管、电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管等器件。

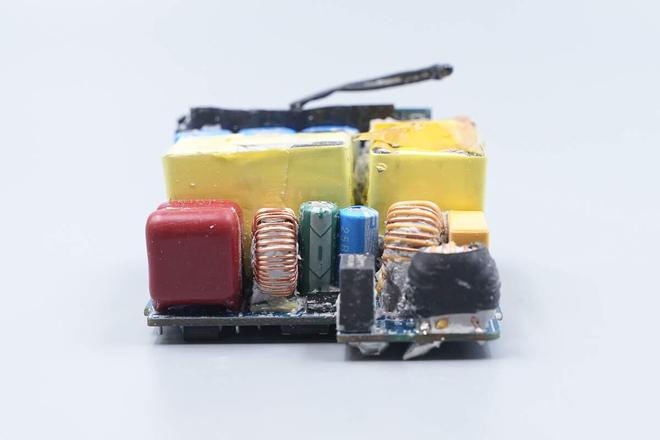

　　模块前端设有延时保险丝、两级共模电感、安规X2电容、滤波电感、滤波电容以及主控芯片供电电容。

　　PFC控制器来自X-Signal芯格诺，型号XP3323，是一款边界模式的PFC控制器，芯片采用专利的数字电源控制算法，具备良好的动态表现和轻载PF/THD性能，采用SOP8封装。

　　PFC整流管来自平伟，型号PBMUR5JE，是一颗超快恢复二极管，5A 600V，具有低正向压降，高浪涌电流能力，采用PS-277B封装。

　　电源主控芯片来自东科，型号DK8710BD，这是一颗基于不对称半桥架构，集成了两颗氮化镓功率器件的AC-DC功率开关芯片，能够在较大的负载范围内实现原边功率管ZVS，副边整流管ZCS，从而提高电源系统效率。同时软开关还可以降低功率管应力，减小开关损耗并改善电磁干扰（EMI）。

　　DK8710BD外围精简，极大的简化了AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。芯片具备完善的保护功能：包括过载保护、输出过压保护、输出短路保护、VCC过/欠压保护、VS 引脚异常保护、初级过流保护、过温保护等。采用DFN8*8封装。

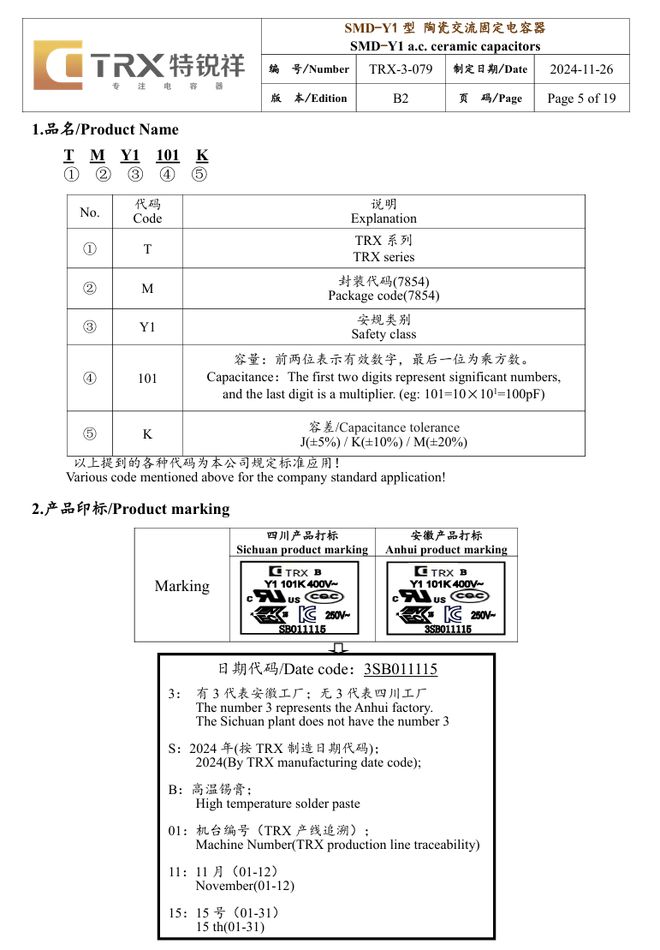

　　贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1102M和TMY1471K。

　　充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

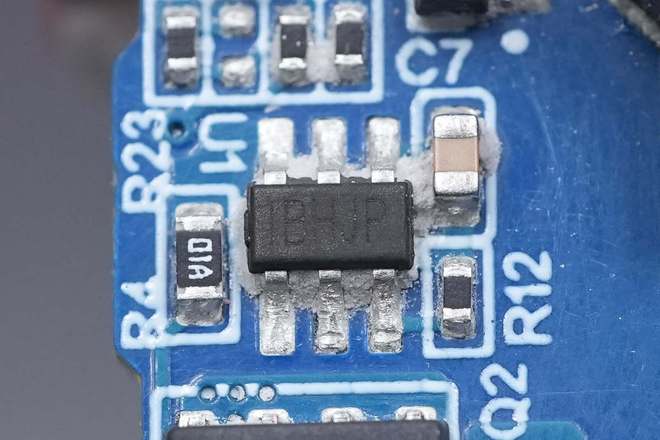

　　同步整流控制器丝印IBHJP，实际型号为MP6908A，来自MPS芯源系统，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通，采用TSOT23-6封装。

　　将小板拆下，板子正面设有两路降压电路的同步降压转换器、降压电感以及二次降压输出滤波固态电容。

　　用于USB-C1口的同步降压转换器来自拓尔微，型号TMI3352A，这是一款集成双开关的同步降压转换器，主要针对输入电压变化范围大的降压稳压应用。该器件采用电流模式控制方式，可在瞬态条件下实现最优性能。当输入电压显著高于稳压输出值时，其工作于标准降压模式；而当输入电压接近输出电压时，则会自动切换至低dropout模式（占空比可达99.5%）。

　　TMI3352A内置固定软启动功能，并具备多重保护机制，包括输入欠压锁定、过压保护、逐周期电流限制、输出平均电流限制及过热关断保护。芯片采用紧凑型QFN5x5-32封装。

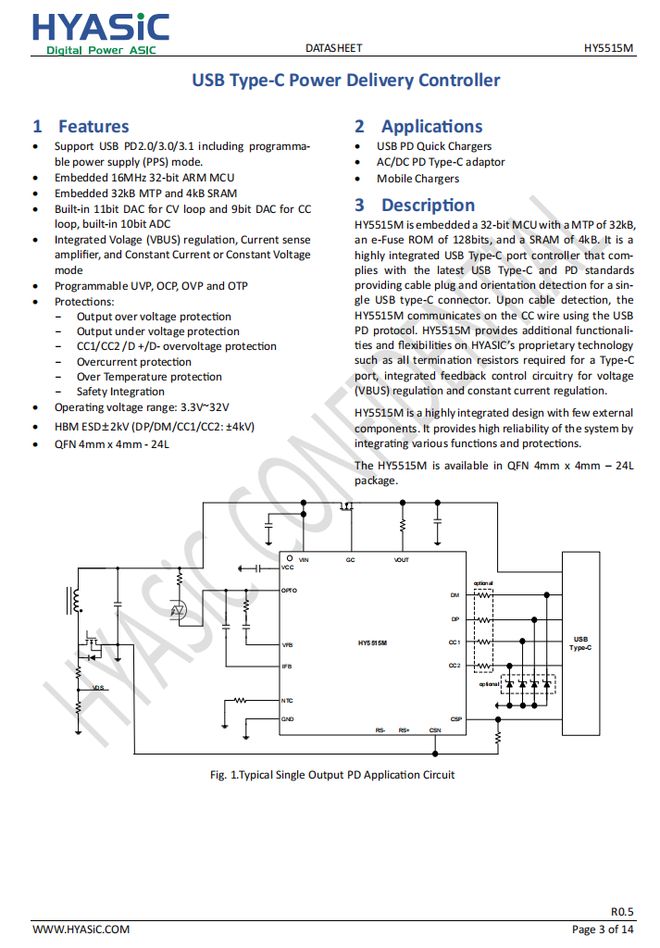

　　USB-C1口协议芯片来自华源智信半导体，型号HY5515M。该协议芯片内置32位MCU，配备32KB MTP存储器、4KB SRAM。HY5515M是一款多协议芯片，支持小米私有协议，功率可以覆盖33W到120W，同时符合USB PD3.2标准，兼容最新USB Type-C与PD规范；此外，HY5515M还支持UFCS。集成32KB存储空间，可以同时满足多协议并存、多端口功率分配应用的代码量。HY5515M拥有7个GPIO，可用于扩展应用，例如搭配华源ACDC方案实现零功耗。

　　HY5515M采用高度集成设计，仅需少量外部元件。通过集成多种功能与保护机制，显著提升系统可靠性。该产品采用QFN 4mmx4mm-24L封装。

　　静电防护器件来自高特，型号GESD5B244JDO，采用DFN2510封装外形，体积仅为2.5*1.0*0.5(mm)，内部集成了四个静电防护通道，采用5V双向和24V 单向的双通道设计，直通式精准对位防护PD USB-C接口的D+和D-以及CC信号线。

　　如此精妙设计不仅可以为USB-C的D+、D-、CC1、CC2等信号通道提供全方位的静电防护，还极大地简化了信号线在PCB上的走线布局。同时，集成式设计降低了器件成本，减少了SMT贴片次数，实现了更高的性价比。

　　应PD3.0 20V档位需求，GESD5B244JDO一站式提供两路5V和两路24V工作电压，具有出色的低容值和快速响应时间，可确保静电能量快速泄放，保护设备免受静电干扰和损坏。同时，GESD5B244JDO还具有极低的漏电流和高可靠性。

　　华硕a豆100W氮化镓充电器拥有鸢尾紫、瑰蜜粉、茉莉绿、云朵白、陨石灰五种丰富配色可选，满足不同群体的审美需求。产品细节设计讲究，小巧机身搭配折叠插脚，整体颜值不错且便于携带。

　　充电头网通过拆解了解到，得益于华源智信半导体HY5515M快充方案的使用，产品两个USB-C口均支持100W输出，可让笔记本快速满血复活。此外兼容UFCS、PD3.0、SCP等主流快充协议，还支持小米90W澎湃秒充，市面主流品牌手机和笔电可同时快充，还为小米17系列新机用户提供新选择。

　　此外采用芯格诺PFC控制器XP3323和东科DK8710BD合封氮化镓芯片方案组成的PFC+AHB高效拓扑设计电源，保证效率提升提升系统可靠性。并延续灌封工艺提升产品整体散热性和抗摔性，用料做工可靠。
